波士顿大学真空校准和测试设施

波士顿大学VACTEF的建造由波士顿大学资助，最初是为了支持美国宇航局赞助的探空火箭计划而设计的。它由一个长而干净的真空室和一个光学紫外准直器组成。该室的大小，以允许包括一个完整的探空火箭有效载荷观看1弧秒点源通过一个内部准直器。专为真空紫外绝对通量和角分辨率标定而设计，也可用于散射光和挡板、光栅灵敏度和火焰、光学器件的反射和透射效率等测量。

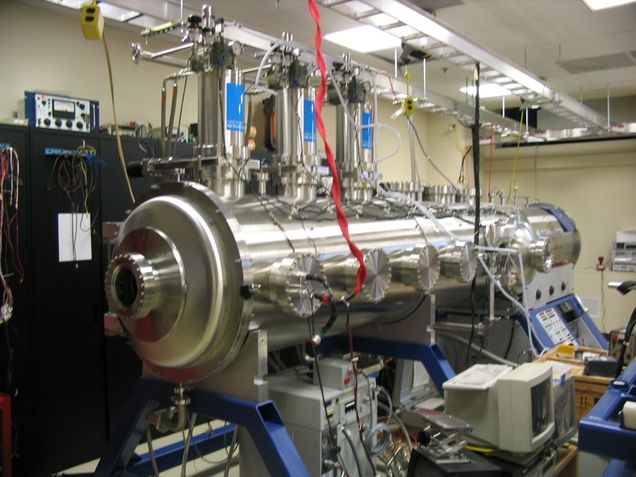

图1：位于波士顿大学CAS大楼B17室的VACTEF真空罐。在顶部可以看到三个低温泵，上面有蓝色的标签，载荷通过左边的大真空门插入，准直器在最右边。

该设备被安置在一个差压泵，双室真空系统，其内部已经带来了高机械抛光和清洁超高真空，以尽量减少气体负荷。仪器校准发生的室是5米长，直径3/4米，由No. 304L不锈钢制造。这个腔室用涡旋泵进行粗化，用三个低温泵抽至超高真空。这些泵的真空容器中没有任何油，确保了无碳氢化合物的条件。这对于消除任何紫外线仪器污染的可能性至关重要。任何污染仪器的碳氢化合物暴露在光线下都会在其光学表面聚合，并降低这些表面对紫外线的反射率。空腔可以在24小时内从大气压上升到5 × 10-8托，并在大约一周后达到10-9托中间区域的基本压力。三个石英灯阵列安置在室内，以提供烘烤，如果需要的话。

该腔室包含一个直径37厘米的紫外准直器，该准直器基于德尔-柯克汉姆望远镜，它总是在轴上使用，以减少彗差。该准直器的光学元件由低膨胀玻璃（cr - vit）制成，该玻璃表面覆盖了Al/MgF2，以提供良好的反射率，远至光谱的紫外区域。准直器成像质量优于1弧秒。，腔室的副框架是阻尼的，以确保振动不会传递到光学。

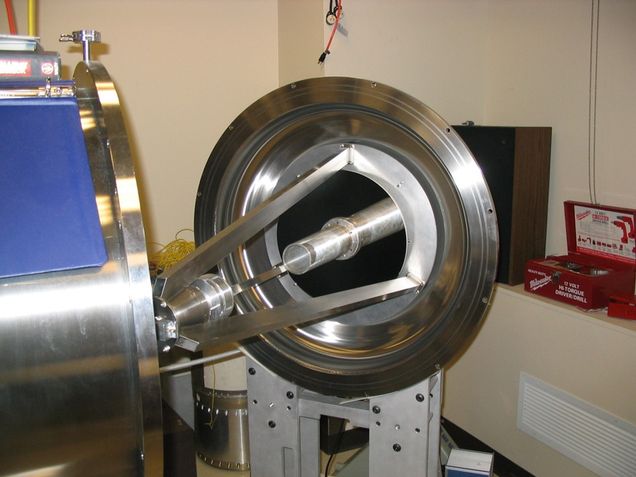

图2：准直望远镜在腔室内的视图，朝向主镜。紫外波长下的图像质量为1角秒。

光源被安置在一个独立的房间里，由一个无窗的气体放电室（由用户选择气体类型）和几个商业制造的放电灯组成。后者包括一盏氘灯、一盏镉灯、一盏汞灯，以及哈勃太空望远镜校准过程中剩余的几盏老化的铂霓虹灯。（随着它们的老化，铂霓虹灯会释放氢，从而使它们成为有用的氢离子来源）。检测设施包括一个光电倍增管，其KBr光电阴极经过绝对校准，以及一个nist校准的光电二极管，其有用波长范围为50至122纳米。

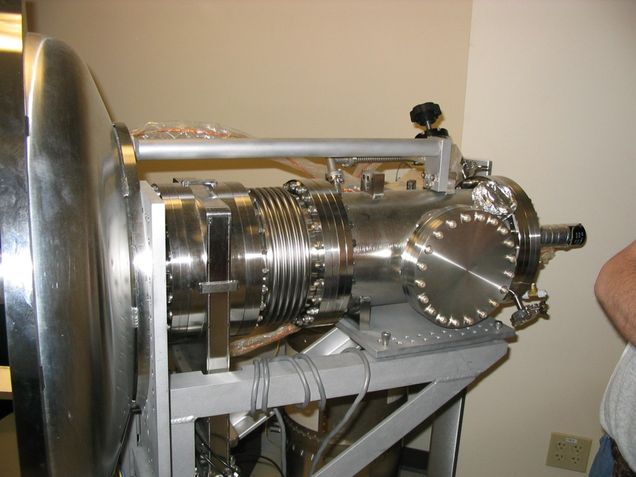

图3：准直器焦点处的光源安装结构。使用闸阀，可以在不干扰主室高真空的情况下切换光源。
